Ti sei mai chiesto come viene realizzato uno stampo a iniezione? Se sei alle prime armi con il processo, potrebbe sembrare complesso, ma comprenderne i passaggi chiave può renderlo molto più semplice. Uno stampo a iniezione è uno strumento personalizzato progettato per modellare la plastica fusa in parti precise e ripetibili.
Se vuoi realizzarne uno da solo, devi pianificare tutto con attenzione e utilizzare il materiale giusto per ottenere risultati di alta qualità.
Quindi, in questa guida, vi guideremo attraverso l'intero processo di fabbricazione dello stampo, dalla progettazione ai materiali alla produzione. Cominciamo.

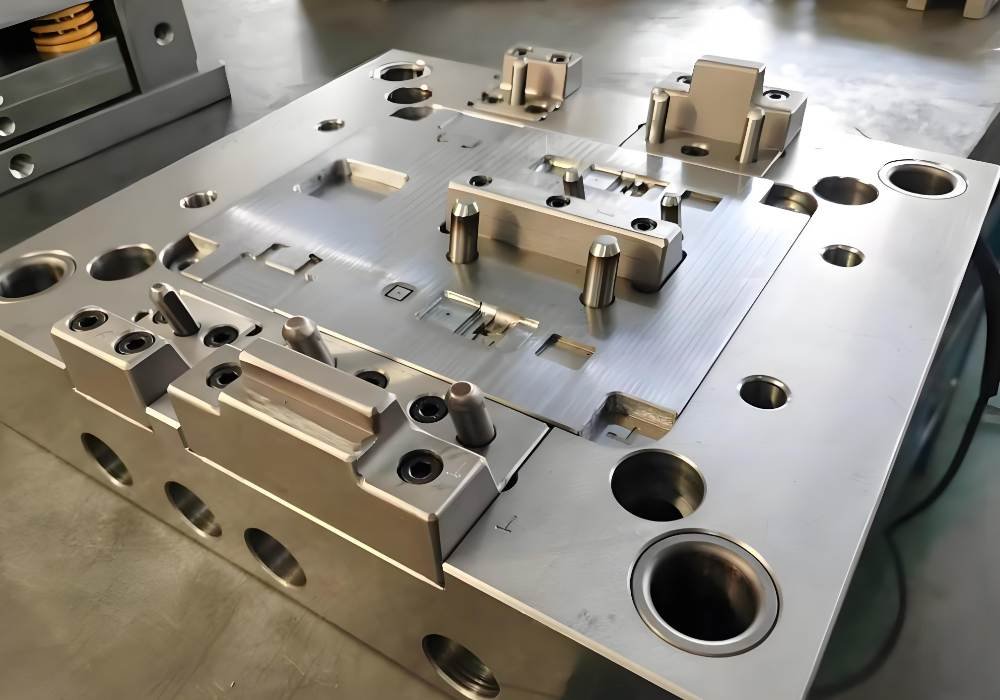

Cos'è uno stampo ad iniezione?
An stampo da iniezione È uno strumento progettato su misura e utilizzato nello stampaggio a iniezione, un processo che produce grandi quantità di parti in plastica, metallo o gomma. Una volta raffreddato e solidificato, funge da cavità dello stampo, modellando il materiale fuso in una forma precisa e ripetibile.
Gli stampi a iniezione sono realizzati in acciaio temprato, alluminio o lega di rame-berillio, a seconda del volume di produzione e dei requisiti del materiale.
Questo stampo è costituito da due metà principali, il nucleo e la cavità, che si agganciano insieme all'interno di una macchina per stampaggio a iniezione. Quando il materiale fuso viene iniettato, riempie lo stampo, si raffredda e forma la parte finale.

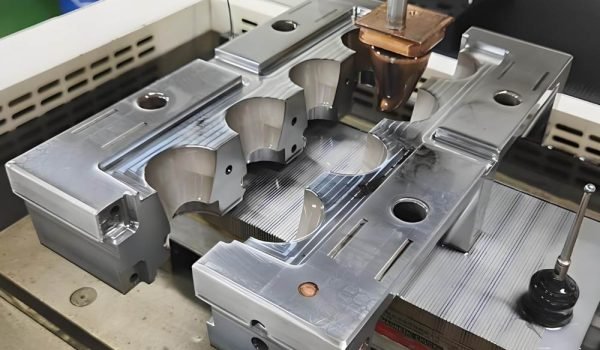

Come realizzare uno stampo a iniezione? Guida passo passo
Creare uno stampo a iniezione è un processo sofisticato che richiede precisione, competenza e i materiali giusti. Il processo prevede due fasi chiave: considerazioni di progettazione e produzione. Esaminiamo ogni passaggio in dettaglio.
1. Considerazioni sulla progettazione
Prima della produzione, lo stampo deve essere progettato con precisione per garantire efficienza, durata e produzione fluida. Uno stampo mal progettato può portare a difetti, costi maggiori e spreco di materiali.
I fattori chiave nella progettazione dello stampo includono:
- Geometria e complessità delle parti: La forma, le dimensioni e le caratteristiche della parte determinano la struttura dello stampo. Le parti più spesse impiegano più tempo a raffreddarsi, mentre i bordi affilati potrebbero richiedere una finitura speciale.
- Tipo di stampo:A seconda del volume di produzione, è possibile scegliere tra uno stampo a cavità singola (che produce un pezzo per ciclo) e uno stampo a cavità multiple (che produce più pezzi contemporaneamente).
- Sistema di guida: Questo è il percorso che dirige il materiale fuso nella cavità dello stampo. A sistema a canali caldi elimina gli sprechi, mentre un sistema a canale freddo è più economico ma produce scarti di plastica aggiuntivi.
- Sistema di raffreddamento: Un raffreddamento adeguato è fondamentale per evitare deformazioni e restringimenti. I canali all'interno dello stampo fanno circolare acqua o refrigerante per regolare la temperatura.
- Sistema di espulsione: Una volta formata la parte, deve essere espulsa senza problemi dallo stampo. Perni, piastre o manicotti di espulsione sono integrati nello stampo per spingere fuori la parte finale senza danni.
Una volta ultimato il progetto, si procede alla creazione dello stampo fisico mediante tecniche di lavorazione meccanica di precisione.
2. Creazione del progetto dello stampo digitale con il software CAD
Software CAD come SolidWorks, AutoCAD o CATIA consentono agli ingegneri di visualizzare, analizzare e modificare il design dello stampo prima che inizi la produzione fisica. Ciò aiuta in:
- Garantire dimensioni precise delle parti
- Previsione del flusso dei materiali e del comportamento di raffreddamento
- Identificazione di potenziali punti deboli o difetti
Puoi iniziare importando il modello 3D del prodotto finale nel software CAD. Quindi, analizza la forma, lo spessore della parete, i bordi affilati e i sottosquadri per garantire un flusso di materiale fluido.
Questo software ti aiuterà a determinare se usare acciaio (per produzioni ad alto volume) o alluminio (per produzioni a breve termine e a basso costo). Gli stampi in acciaio potrebbero essere un po' più costosi se stai cercando un'opzione economica, ma durano milioni di cicli, il che alla fine li rende convenienti.
3. Processo di fabbricazione dello stampo
È tempo di dare vita a questo stampo tramite una produzione ad alta precisione. La procedura prevede la polimerizzazione, la modellatura e la rifinitura dei componenti dello stampo. Discutiamone passo dopo passo.
Fase 1: Lavorazione CNC (sgrossatura dello stampo)
CNC (Controllo numerico del computer) la lavorazione è il primo passaggio per realizzare uno stampo. Ecco come funziona:
- Un blocco di metallo (acciaio o alluminio) viene caricato in una macchina CNC.
- Gli utensili di fresatura, foratura e taglio ad alta velocità rimuovono il materiale in eccesso e modellano la cavità dello stampo.
- Questo processo garantisce precisione e coerenza, assicurando che lo stampo corrisponda al progetto CAD (Computer-Aided Design) con la massima accuratezza.
Lavorazione CNC getta le basi, ma i dettagli più fini richiedono un'elaborazione aggiuntiva.

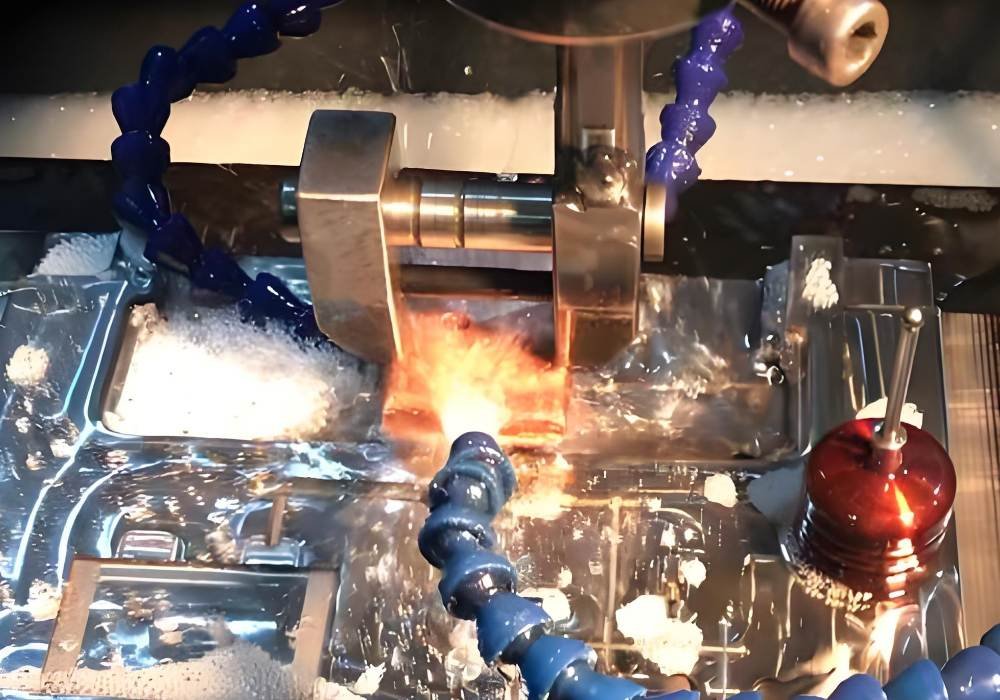

Fase 2: Elettroerosione (EDM) per dettagli fini
Alcune caratteristiche, come spigoli vivi, cavità profonde o texture complesse, non possono essere ottenute con utensili da taglio standard. È qui che entra in gioco l'EDM (elettroerosione).
EDM utilizza scintille elettriche per rimuovere il materiale, consentendo incisioni ad alta precisione e dettagli complessi.
È comunemente utilizzato per loghi, finiture testurizzate e caratteristiche di design intricate. L'EDM garantisce che anche i design di stampi più complessi siano eseguiti alla perfezione.
Fase 3: Trattamento termico per resistenza e durata
Una volta che lo stampo è stato modellato, deve essere indurito per resistere ai cicli di stampaggio a iniezione ad alta pressione. Per fare questo, gli stampi in acciaio vengono sottoposti a trattamento termico (tempra e tempra) per aumentare la durata e la resistenza all'usura.
Questo passaggio è fondamentale per gli stampi utilizzati nella produzione ad alto volume, poiché impedisce la deformazione nel tempo. Uno stampo indurito dura milioni di cicli di produzione e riduce i costi a lungo termine.
Fase 4: Lucidatura e finitura superficiale
Anche lo stampo deve essere lucidato per ottenere la consistenza e la qualità desiderate.
- Gli utensili per levigatura e molatura fine levigano la superficie interna dello stampo.
- A seconda dei requisiti del prodotto, è possibile applicare diverse finiture: opaca, lucida o testurizzata.
- Uno stampo lucidato garantisce che i pezzi finali vengano espulsi facilmente, senza difetti come segni di trascinamento o texture ruvide.
Questo passaggio migliora la qualità dello stampo e, di conseguenza, del prodotto finale.
Fase 5: Assemblaggio e collaudo finale
Una volta preparati i componenti dello stampo, è il momento di assemblarli e testarne le prestazioni. Ecco cosa fare dopo:
- Le metà del nucleo e della cavità sono allineate e montate insieme.
- Si verifica il corretto funzionamento del sistema di scorrimento, del meccanismo di espulsione e dei canali di raffreddamento.
- Successivamente lo stampo viene montato sulla macchina per stampaggio a iniezione per una prova.
- Alla fine vengono prodotte parti di prova per verificare la presenza di difetti, disallineamenti o problemi di raffreddamento.
Se si riscontrano problemi, è necessario apportare alcune modifiche per ottimizzare lo stampo per la produzione in serie.
Difetti comuni nello stampaggio a iniezione e come prevenirli
Di seguito sono riportati i tre difetti più comuni nello stampaggio a iniezione e i metodi utilizzati per prevenirli.
1. Deformazione: le parti si piegano o si torcono dopo il raffreddamento
La deformazione avviene quando diverse aree di una parte stampata si raffreddano e si restringono a velocità diverse. Ciò provoca la piegatura, la torsione o la deformazione delle parti anziché mantenerle nella forma prevista.
Per prevenirlo:
- Assicurarsi che lo stampo sia dotato di canali di raffreddamento adeguati per una distribuzione uniforme della temperatura.
- Ridurre la pressione di iniezione e ottimizzare le impostazioni della temperatura.
2. Flash – Materiale extra sottile sui bordi della parte
Il flash è il sottile strato di plastica in eccesso che appare lungo i bordi o le giunture di una parte. Si verifica quando la plastica fusa fuoriesce dalla cavità dello stampo durante l'iniezione.
Per prevenirlo:
- Ispezionare e sottoporre a manutenzione regolarmente le guarnizioni degli stampi per garantirne la corretta chiusura.
- Ridurre la pressione di iniezione per evitare una forza eccessiva sullo stampo.
3. Short Shots – Riempimento incompleto della cavità dello stampo
Uno short shot si verifica quando la plastica fusa non riempie completamente la cavità dello stampo. Ciò comporta la perdita di sezioni o parti incomplete. Ciò si verifica a causa di un flusso di materiale non corretto, di una pressione di iniezione insufficiente o di porte dello stampo ostruite.
Per prevenirlo:
- Aumentare la pressione e la temperatura di iniezione per garantire il riempimento completo della cavità.
- Utilizzare materie plastiche a bassa viscosità che scorrono facilmente nello stampo.
Dai vita al tuo prodotto con gli stampi a iniezione
Uno stampo perfetto è importante per garantire una produzione di alta qualità, ripetibile e conveniente. Che tu stia realizzando parti di automobili, dispositivi medici, beni di consumo o componenti industriali, uno stampo ben progettato è la base di un prodotto di successo.
Tuttavia, non è necessario crearne uno da zero: siamo qui per aiutarti. Siamo specializzati in progettazione di stampi personalizzati, lavorazioni CNC e servizi di stampaggio.
Contattaci oggi stesso per scoprire come possiamo supportare il tuo processo produttivo e aiutarti a dare vita al tuo prodotto.
