Quasi il 90% di molti componenti metallici di consumo viene prodotto con presse e utensili che raramente si vedono. Questa portata spiega perché una scelta intelligente degli utensili può ridurre costi e scarti da un giorno all'altro. Gli stampi svolgono un ruolo importante nella creazione di componenti metallici dettagliati e durevoli per settori come quello medico e automobilistico. Sono alla base di così tanti prodotti su cui facciamo affidamento quotidianamente.
Questa guida spiega cosa sono gli stampi, le diverse tipologie e perché sono importanti quando si necessitano parti in lamiera uniformi e ripetibili su larga scala. Che tu stia migliorando il tuo processo o semplicemente imparando, questa guida ti fornisce il know-how per migliorare la tua produzione.

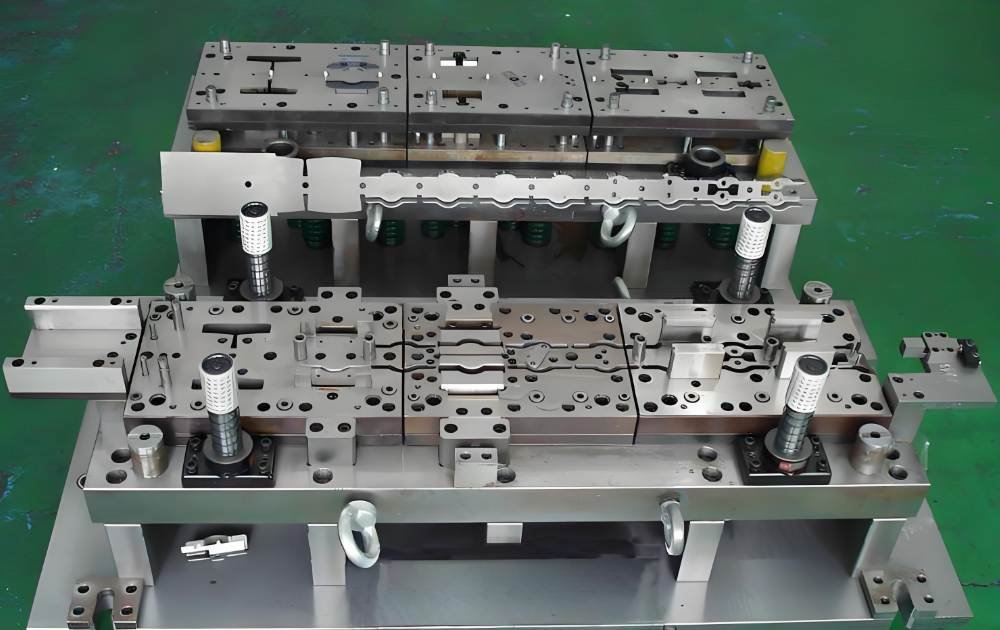

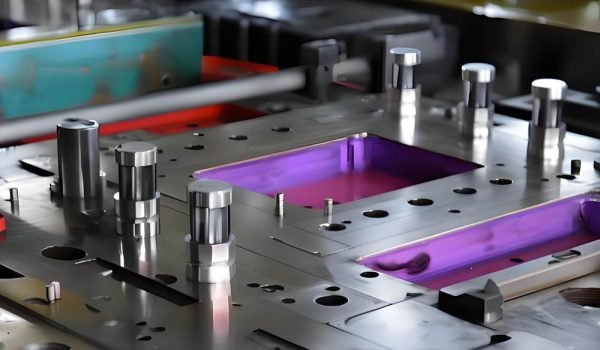

Cos'è uno stampo per stampaggio?
Lo stampaggio è un metodo che utilizza stampi su una pressa per applicare pressione a temperatura ambiente, modellando i materiali tramite separazione o deformazione plastica per creare parti. Si basa su stampi e stampi, il che lo rende una tecnica comune di lavorazione delle parti.
Uno stampo per stampaggio comprende un set di stampi e matrici, riferendosi a un tipo speciale di attrezzatura di processo utilizzata nella lavorazione di stampaggio a freddo per trasformare materiali metallici o non metallici in parti o semilavorati. Viene comunemente chiamato "stampo per stampaggio a freddo".
- L'efficienza produttiva è elevata e il funzionamento è comodo e facile da realizzare mediante meccanizzazione e automazione.
- La qualità è stabile e l'intercambiabilità è buona.
- Può essere lavorato per ottenere parti di grandi dimensioni e forme complesse.
- Non vengono generati trucioli e scarti; Minor consumo di materiale e nessuna altra apparecchiatura di riscaldamento richiesta. Pertanto, è un metodo di lavorazione che consente di risparmiare materiale ed energia: il costo delle parti stampate è inferiore.
svantaggi:
- Funziona velocemente, ma l'azionamento manuale richiede una forza notevole.
- Gli stampi utilizzati sono generalmente complessi. Il ciclo di fabbricazione è lungo e il costo è elevato.
- Non adatto per la produzione di piccoli lotti.
- Si concentra sulla teoria classica e sull'esperienza, elementi molto richiesti dai progettisti e dai produttori di stampi.
Come si inserisce nello stampaggio dei metalli
Un set di utensili personalizzato montato su una pressa trasforma coil o grezzi in pezzi ripetibili e utilizzabili a ogni ciclo. In termini di produzione, l'utensile guida il taglio e la formatura per creare la geometria del pezzo a ogni colpo. La pressa fornisce il movimento del pistone e la forza necessaria per inserire i punzoni nella lamiera. Questa azione di formatura a freddo taglia, fora o piega senza riscaldare il materiale.
. stampaggio Il processo in sala è il seguente: caricamento del materiale, allineamento e serraggio degli utensili, esecuzione delle corse, controllo del movimento delle strisce e ispezione dei primi pezzi. È possibile regolare il tonnellaggio, la frequenza delle corse e la lubrificazione per migliorare la qualità del tagliente e la durata dell'utensile.
Anatomia di uno stampo per stampaggio: componenti principali
Conoscere la struttura interna di uno strumento aiuta a leggere le stampe e a confrontare i preventivi in modo accurato.
Sezioni superiore e inferiore e allineamento
La sezione superiore si monta sul pistone e alloggia punzoni ed estrattori. La sezione inferiore si monta sul bancale e alloggia pulsanti e alloggiamenti per matrici. Perni guida e boccole allineano queste sezioni a ogni colpo, garantendo la precisione delle caratteristiche. Un allineamento affidabile è il motivo per cui si ottengono dimensioni costanti e intervalli di manutenzione prevedibili.
Elementi di taglio e formatura
I punzoni penetrano nella lamiera e si adattano alle aperture dei pulsanti della matrice per eseguire le operazioni di taglio in modo pulito. Le superfici di formatura modellano pieghe, flange e imbutiture durante le operazioni di formatura. I giochi netti e le buone finiture superficiali controllano la direzione e l'altezza delle bave sui pezzi stampati.
Guide, Supporto, Stripping ed Espulsione
Piastre di supporto, fermi e componenti di guida riducono l'usura e proteggono le tolleranze. Gli estrattori rimuovono il materiale dai punzoni; gli espulsori o l'aria compressa rimuovono i pezzi finiti per evitare inceppamenti e segni. Piloti, sollevatori e tamponi di pressione mantengono la striscia registrata e piana. Quando questi componenti lavorano insieme, si ottengono ripetibilità, minori tempi di fermo e una manutenzione più semplice degli utensili.
| Componente | Funzione | Risultato |
| Perni guida/boccole | Allinea le sezioni superiore e inferiore | Dimensioni stabili |
| Punzoni e matrici | Tagliare e formare il materiale | Sbavature controllate e bordi puliti |
| Estrattori/espulsori | Rilasciare e rimuovere le parti | Meno inceppamenti, meno marcature |
I 6 migliori tipi di stampi
Gli stampi per stampaggio includono stampi e fustelle, che sono utensili speciali utilizzati per la lavorazione di stampaggio. A seconda delle loro diverse strutture e funzioni, possono essere suddivisi in diverse categorie. Vediamole. principali tipi di stampi.
Matrici a stazione singola
Gli stampi a stazione singola sono un tipo di stampo semplice, adatto per una singola fase di lavorazione e possono lavorare solo un pezzo. Hanno una struttura semplice, bassi costi di produzione e sono adatti per la produzione di piccoli lotti.
Stampi per tranciatura
Blanking è un processo di stampaggio che utilizza una matrice di tranciatura sotto l'azione di una pressa per separare i materiali in fogli. In senso lato, blanking è un termine generico per vari processi di separazione come punzonatura, tranciatura, taglio, intaglio e taglio. Ma in generale, blanking si riferisce principalmente ai processi di tranciatura e punzonatura.
Stampi per piercing
Piercing dies è un tipico stampo di tranciatura a processo singolo. La parte è un materiale rotondo con punzonatura simmetrica. Di solito è formato in un unico passaggio. I difetti comuni includono crepe, flangiature, sbavature, ecc. Sulla piastra grezza, lo scarto viene separato lungo il contorno chiuso per ottenere lo stampo di punzonatura con un foro.
Stampi composti
Gli stampi composti sono composti da due o più stazioni e possono completare più fasi di lavorazione. Hanno una struttura complessa e un'elevata flessibilità e sono adatti alla produzione di massa. Gli stampi compositi comuni includono stampi di punzonatura compositi, stampi di punzonatura inferiori e stampi di taglio.
Stampi multi-stazione
Le matrici multi-stazione sono matrici ad alta precisione, alta efficienza e lunga durata sviluppate sulla base delle normali matrici progressive. Sono un importante rappresentante delle matrici ad alta intensità tecnologica e una delle direzioni di sviluppo delle matrici di punzonatura. Oltre alla punzonatura e alla tranciatura, questa matrice può anche completare processi di formatura come pressatura delle nervature, ammaccatura, piegatura e imbutitura in base alle caratteristiche della struttura della parte e alle proprietà di formatura e persino completare il processo di assemblaggio nella matrice.
Trasferimento muore
A differenza di una matrice continua, i materiali per le matrici di trasferimento non sono collegati tra loro tra le stazioni di lavorazione. In genere, la prima stazione scarica il materiale, quindi il pezzo grezzo viene trasferito automaticamente a ciascuna stazione di lavorazione in sequenza dal dispositivo di spostamento automatico per completare infine la forma richiesta.

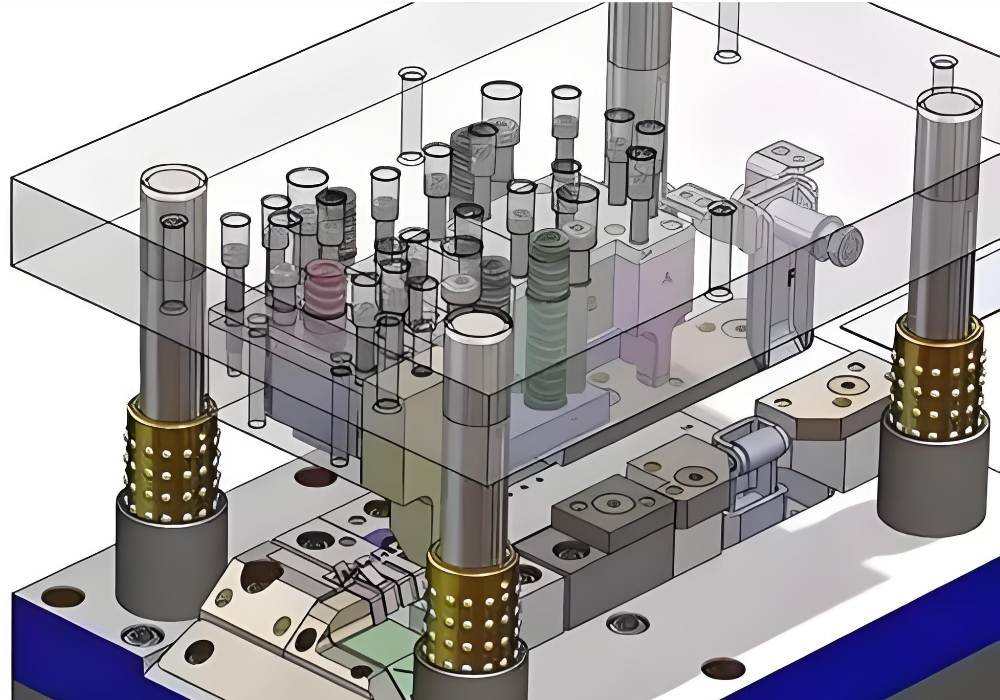

Processo di progettazione dello stampo passo dopo passo: dal pezzo allo strumento collaudato
Una roadmap chiara, dal disegno del componente all'approvazione del primo pezzo, riduce i tempi di consegna e le sorprese. È possibile ottenere tempistiche prevedibili e meno ordini di modifica quando ogni fase ha risultati chiari.
Revisione delle parti e controlli di producibilità
Iniziare controllando il materiale, lo spessore, la direzione della venatura e le tolleranze ristrette del pezzo. Notare dove la direzione delle bave o le pieghe presentano il rischio di formatura più elevato per la lamiera.
Serie di pianificazione e funzionamento dei processi
Stabilisci la sequenza delle operazioni: cosa forare per primo, quando piegare e quando il pezzo grezzo si separa. Questo ordine riduce gli scarti e semplifica la movimentazione alla pressa.
Progettazione CAD e convalida analitica
Utilizza la progettazione e la simulazione CAD per definire distanze, raggi e altezze di chiusura. La convalida analitica elimina le ambiguità e previene costose rilavorazioni durante la costruzione.
Costruzione, collaudo e metrologia degli utensili
Attrezzisti esperti traducono il modello in hardware, quindi collaudano lo strumento in una pressa di prova. Prelevano i primi campioni e li iterano fino a quando i risultati non si stabilizzano.
| step | consegnabile | Cronologia tipica |
| Revisione parziale | Rapporto di producibilità, elenco dei rischi | 1–3 giorni |
| Pianificazione dei processi | Sequenza operativa, disposizione delle strisce | 3–7 giorni |
| CAD e convalida | Modelli 3D, simulazioni | 1–2 settimane |
| Costruisci e prova | Strumento montato, campioni del primo pezzo | 2–6 settimane |
| Qualificazione | Rapporto metrologico (CMM, visione, Faro) | 1–3 giorni |
L'approvazione finale prevede la misurazione documentata del primo pezzo e una breve tiratura che dimostri la stabilità della produzione. Questa documentazione e le esperienze maturate riducono i rischi per i vostri componenti di produzione.
In che modo la progettazione dei componenti influisce sulla complessità, sugli scarti e sui costi dello stampo
La forma di base e le tolleranze del pezzo determinano la complessità dello strumento e il costo della sua realizzazione.
Geometria e tolleranze
Raggi interni stretti, flange corte o fori ravvicinati spesso richiedono l'aggiunta di stazioni o l'utilizzo di utensili speciali per mantenere la precisione. Quando si riducono le tolleranze, aumenta la necessità di guide, piloti e strutture più pesanti migliori per evitare l'accumulo di tolleranze.
Flusso di materiale, piegatura e imbutitura
Curve estreme e imbutiture profonde modificano il modo in cui il materiale si muove e aumentano i requisiti di tonnellaggio. È possibile ridurre il rischio aggiungendo cordoni di imbutitura, un controllo della pressione o una piccola riprogettazione per facilitare il flusso del materiale ed evitare rotture.
Rottami, tranciatura, perforazione e layout
Gli scarti di tranciatura e perforazione dipendono dal nesting, dallo spessore del nastro e dalla disposizione dei supporti nella striscia. Una disposizione migliore riduce il tasso di scarto e i costi. Ottimizzare tempestivamente la forma della tranciatura e le regole di distanza tra foro e bordo per migliorare la resa e semplificare le operazioni.
Volume e velocità di produzione
Obiettivi di volume e velocità di produzione più elevati giustificano solitamente lo stampaggio progressivo a stampo, in termini di produttività e costi unitari inferiori. Volumi inferiori possono essere più economici con configurazioni più semplici, a stazione singola.
Materiali per la produzione di stampi
Un'attenta selezione del materiale dell'utensile, del metallo del pezzo e della lunghezza della tiratura può ridurre i tempi di fermo e abbassare i costi del ciclo di vita.
Scelte di acciaio per utensili
Scegli acciaio per utensili che bilancia resistenza all'usura e tenacità. Le leghe ad alto tenore di carbonio e cromo offrono un'eccellente tenuta del tagliente durante le operazioni di taglio. Le leghe più tenaci resistono alla scheggiatura sotto carichi d'urto quando la pressa applica una forza elevata. Chiedete al vostro fornitore quale qualità prevede di utilizzare per punzoni e pulsanti per matrici.
Materiali e Trattamenti
Il trattamento termico indurisce il nucleo e ne migliora la tenacità. I trattamenti superficiali e i rivestimenti riducono il grippaggio e migliorano la resistenza a fatica durante le lunghe tirature. I trattamenti tipici includono tempra e rinvenimento, nitrurazione e rivestimenti PVD. Ognuno di essi agisce su diverse modalità di guasto in produzione.
Materiale di corrispondenza
Le leghe abrasive o ad alta resistenza usurano gli utensili più rapidamente rispetto ai metalli teneri. Questo modifica gli intervalli di affilatura e il costo totale per pezzo. Per progetti a basso volume, l'acciaio per utensili standard può essere sufficiente. Per produzioni ad alto volume, investire in materiali di qualità e in un piano di manutenzione spesso consente di risparmiare denaro nel tempo.
| Materiali | Proprietà chiave | Miglior utilizzo | Trattamento |
| Acciaio per utensili ad alto tenore di cromo | Elevata resistenza all'usura | Operazioni di taglio su metalli abrasivi | Tempra e rinvenimento, lucidatura |
| Acciaio legato resistente | Resistenza agli urti | Pugni che vedono una forza pesante | Tempra, rettifica superficiale |
| Acciaio nitrurato | Durezza superficiale, bassa usura | Lunghe tirature con operazioni di formatura | Nitrurazione, rivestimento opzionale |
| Componenti rivestiti in PVD | Attrito ridotto | Produzione ad alta velocità con strisce abrasive | Rivestimento PVD o DLC |
Metodi di lavorazione degli stampi e capacità della sala utensili
Le moderne attrezzerie combinano macchinari e controlli del flusso di lavoro per ottenere componenti affidabili in tempi più rapidi. Questa sezione illustra i metodi principali utilizzati per costruire i componenti e le solide capacità di un'attrezzeria.
Lavorazione CNC per componenti di precisione e tempi di consegna ridotti
La lavorazione CNC produce componenti precisi con elevata ripetibilità. La disposizione snella delle celle riduce la movimentazione e i tempi di consegna per gli utensili finiti.
Elettroerosione a filo e foratura EDM per caratteristiche interne strette
L'elettroerosione a filo crea angoli e profili acuti difficili da fresare. La foratura tramite elettroerosione a filo realizza fori piccoli e profondi per sfiati, punti di partenza e inserti.
Taglio a getto d'acqua per grezzi di sviluppo e fabbricazione più rapida
Il taglio a getto d'acqua velocizza la fabbricazione realizzando rapidamente grezzi di sviluppo e pezzi grezzi. Questo consente di effettuare iterazioni prima di impegnarsi nella lavorazione finale.
Assemblaggio, individuazione e prova per stabilizzare il processo di produzione
L'assemblaggio finale e la verifica della tenuta e dei giochi controllati. Il collaudo è la fase di collaudo in cui le regolazioni stabilizzano il processo per il lancio in produzione.
| Metodo | Beneficio primario | Quando usare |
| Lavorazione CNC | Precisione, ripetibilità | Componenti critici, tolleranze ristrette |
| Elettroerosione a filo / Foratura EDM | Profili precisi, piccoli fori | Punzoni, inserti, caratteristiche interne strette |
| Taglio a getto d'acqua | Spazi vuoti veloci, iterazione rapida | Grezzi di sviluppo, fabbricazione più rapida |
| Assemblaggio e collaudo | Lancio stabile, qualità documentata | Prova finale e rampa di produzione |

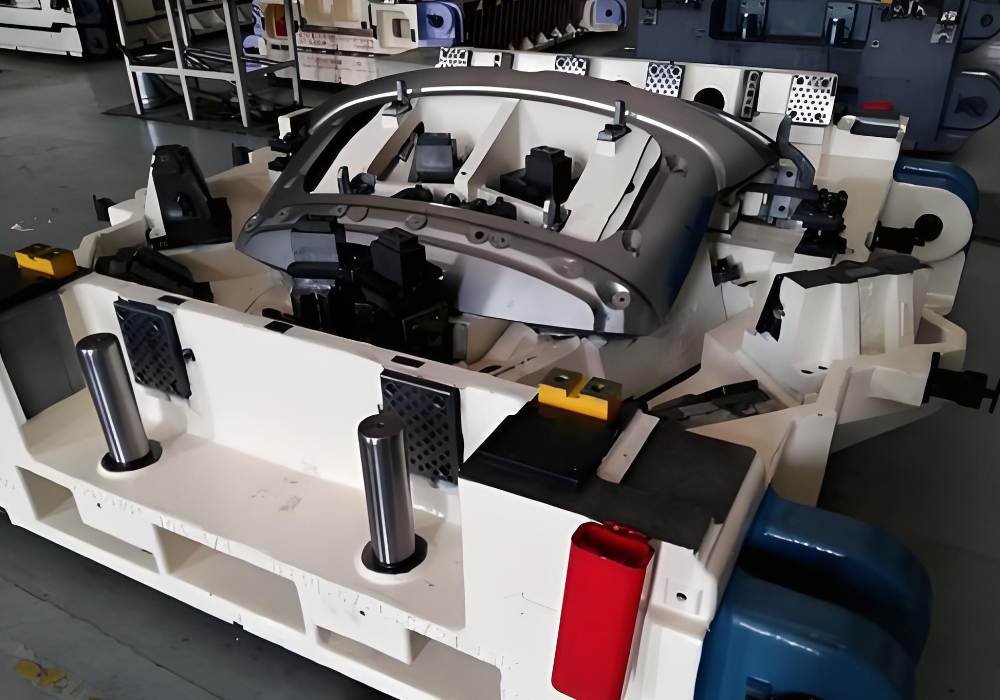

Suggerimenti per scegliere la matrice giusta per il tuo progetto
L'articolo precedente vi ha presentato in dettaglio 6 comuni stampi per stampaggio, nonché la selezione dei materiali e il processo di produzione per gli stampi. Quindi, qual è quello più adatto al vostro progetto? Secondo Stamps & Dies, i seguenti suggerimenti vi aiuteranno a trovare quello più adatto al vostro progetto. Potete scegliere in base alla forma degli stampi.
Define Progetto Requirements
È meglio capire prima le esigenze del tuo progetto, tra cui il volume di produzione (numero di parti) e la complessità delle parti (quanto sono dettagliate o intricate). Ad esempio, usa matrici semplici come monostazione o tranciatura per piccoli lotti; scegli matrici avanzate come stampaggio progressivo per grandi lotti. Inoltre, abbina la matrice al design della parte: matrici di base per parti semplici e matrici composte o progressive per parti complesse.
Tieni a mente l' Volume di produzione
Quando scegli uno stampo, pensa a quante parti devi realizzare e a quanto sono complesse. Per piccole tirature, gli stampi semplici come gli stampi a stazione singola o di tranciatura sono più economici e più facili da impostare. Ciò aiuta a mantenere bassi i costi. Per grandi tirature, gli stampi avanzati come gli stampi di stampaggio progressivi sono migliori. Accelerano la produzione e riducono il costo per parte. Il tipo di stampo che scegli dipende da quante parti devi realizzare.
Padroneggia la complessità delle parti
Parti semplici, come pannelli piatti o parti a foro singolo, funzionano bene con matrici di base come le matrici di tranciatura o perforazione. Queste matrici sono convenienti, precise e perfette per progetti semplici. Le matrici di tranciatura tagliano le forme, mentre le matrici di perforazione creano fori, assicurando bordi puliti e precisi.
Per parti complesse con forme dettagliate, sono migliori gli stampi composti o progressivi. Gli stampi composti gestiscono più attività in un unico passaggio, ideali per un allineamento preciso. Gli stampi progressivi sono ottimi per la produzione ad alto volume, eseguendo più passaggi in modo efficiente senza perdere qualità. La scelta dello stampo giusto assicura che le esigenze del progetto siano soddisfatte in modo economicamente conveniente.
Scegli il materiale appropriato
Materiali più morbidi come l'alluminio funzionano bene con matrici standard, mentre materiali più duri come l'acciaio inossidabile richiedono matrici più resistenti e durevoli. Mentre materiali più spessi potrebbero aver bisogno di matrici personalizzate per gestire la pressione extra durante lo stampaggio. Ad esempio,
Acciaio per utensili: durevole e conveniente per la maggior parte delle applicazioni.
Carburo: estremamente duro e resistente all'usura, ideale per materiali abrasivi o di grandi volumi.
Materiale del pezzo da stampare: considerare la durezza, lo spessore e il tipo di materiale da stampare.
Equilibrio tra costi ed efficienza
Scegli una matrice che si adatti al tuo budget e che soddisfi gli obiettivi di produzione. Le matrici semplici sono più economiche per progetti a basso volume, mentre le matrici avanzate consentono di risparmiare sui costi nella produzione ad alto volume.
Segui questi consigli su timbri e fustelle e sarai in grado di scegliere la fustella giusta per il tuo progetto, persino la fabbrica di fustelle giusta, senza problemi. Ti aiuterà a svolgere il lavoro in modo accurato e a risparmiare denaro.
